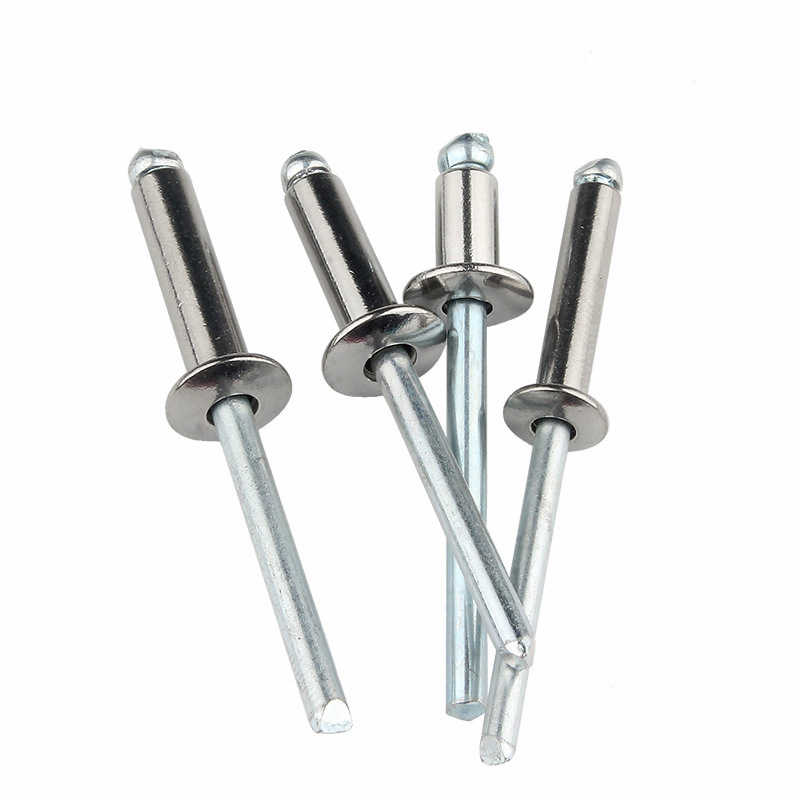

Mga bulag na rivet, na kilala rin bilang pop rivets, ay mga permanenteng mekanikal na fastener na ginagamit kapag isang bahagi lang ng workpiece ang naa-access. Binubuo ang mga ito ng isang cylindrical body (shell) na may mandrel sa gitna. Sa panahon ng pag-install, ang mandrel ay hinila sa shell, na nagiging sanhi ng bulag na bahagi upang ma-deform at bumuo ng pangalawang ulo na magkakapit ng mga materyales.
Ang terminong "bulag" ay tumutukoy sa kondisyon ng pag-install, hindi ang pangkabit mismo. Ang ganitong uri ng rivet ay malawakang ginagamit sa automotive assembly, sheet metal fabrication, aerospace structures, building cladding, at general manufacturing kung saan ang access ay limitado sa isang gilid.
Ang isang blind rivet ay binubuo ng apat na pangunahing seksyon:
| Component | Paglalarawan |
| Rivet body (shell) | Hollow cylinder na may pre-formed head (karaniwan ay may domed o countersunk) |
| Mandrel | Inner stem na may break point na idinisenyo upang maghiwalay sa isang partikular na tensile force |
| Pagtatakda ng ulo (sa tool) | Bahagi ng tool na nakakapit sa mandrel at nagbibigay ng lakas ng paghila |
| Blind-side na ulo | Ang deformed na bahagi na nilikha sa panahon ng setting na nag-clamp ng mga materyales mula sa hindi naa-access na bahagi |
Prinsipyo ng operasyon: Hinahawakan ng rivet tool ang mandrel at hinihila ito palabas. Habang inaalis ang mandrel, pinipilit ng pinalaki nitong dulo ang katawan ng rivet na lumawak nang radially sa bulag na bahagi, na bumubuo ng ulo na hugis bulb. Sa isang paunang natukoy na pag-igting, ang mandrel ay nasira sa punto ng leeg nito, na iniiwan ang nakatakdang rivet sa lugar.
Ang pagpili ng materyal na rivet ay dapat na nakabatay sa base na materyal na pinagsama, pagkakalantad sa kapaligiran, at mga kinakailangan sa mekanikal na pagkarga.
Mga rivet ng aluminyo (may bakal o aluminyo mandrel)
Ang pinakakaraniwang uri, na angkop para sa pangkalahatang pagpupulong
Magaan, katamtamang paggugupit at lakas ng makunat
Ginagamit para sa sheet metal, HVAC ductwork, consumer products, automotive interiors
Mga bakal na rivet (zinc-plated o plain)
Mas mataas na lakas kaysa aluminyo
Angkop para sa mga structural application at heavy gauge na materyales
Ginagamit sa steel framing, machinery guards, industrial equipment
Mga rivet na hindi kinakalawang na asero
Corrosion-resistant, angkop para sa panlabas at marine na kapaligiran
Ang mas mataas na lakas at tigas, ay nangangailangan ng mas malakas na mga tool sa pag-install
Ginagamit sa marine hardware, arkitektura cladding, kemikal processing equipment
Mga rivet ng tanso at tanso
Magandang electrical conductivity at corrosion resistance
Ginagamit sa mga de-koryenteng aplikasyon, pandekorasyon na hardware, mga produktong gawa sa katad
Monel (nickel-copper alloy) rivets
Napakahusay na paglaban sa kaagnasan sa tubig-dagat at mga kemikal na kapaligiran
Mataas na lakas at paglaban sa temperatura
Ginagamit sa marine engineering, chemical plants, offshore structures
Diameter: Ang diameter ng rivet ay tumutukoy sa panlabas na diameter ng katawan. Kasama sa mga karaniwang sukat ang 2.4 mm (3/32"), 3.2 mm (1/8"), 4.0 mm (5/32"), 4.8 mm (3/16"), 5.6 mm, 6.4 mm (1/4"). Ang pagpili ng diameter ay batay sa kinakailangan sa pagdadala ng load: ang mas malalaking diameter ay nag-aalok ng mas mataas na lakas ng paggugupit at tensile.
Saklaw ng grip: Ito ang kabuuang kapal ng mga materyales na pinagdugtong. Ang bawat laki ng rivet ay sumasaklaw sa isang partikular na hanay ng grip, karaniwang ibinibigay ng tagagawa.
| diameter | Karaniwang Saklaw ng Grip | Kapal ng Application |
| 2.4 mm | 1.0~3.0 mm | Manipis na sheet at electronics |
| 3.2 mm | 1.5~4.5 mm | Banayad na sheet ng metal |
| 4.0 mm | 2.0~5.0 mm | Medium sheet assembly |
| 4.8 mm | 2.5~6.5 mm | Pangkalahatang mga koneksyon sa istruktura |
| 6.4 mm | 3.0~8.0 mm | Mga aplikasyon ng mabibigat na tungkulin |
Kritikal na panuntunan: Ang hanay ng grip ay dapat sumasakop sa aktwal na kapal ng materyal. Kung ang rivet ay masyadong maikli, hindi ito makakabuo ng tamang bulag na ulo, na nagreresulta sa kabiguan ng magkasanib na bahagi. Kung masyadong mahaba, ang mandrel ay maaaring hindi masira nang malinis, na nag-iiwan ng labis na katawan na nakausli.
Ang wastong paghahanda ng butas ay mahalaga para sa maaasahang pagganap ng rivet.
Diametro ng butas: Ang butas ay dapat na 0.1~0.2 mm na mas malaki kaysa sa diameter ng rivet body. Ang malalaking butas ay nagpapababa ng lakas ng paggugupit at nagbibigay-daan sa magkasanib na paggalaw. Ang mga maliit na butas ay maaaring makapinsala sa rivet body sa panahon ng pagpapasok at maaaring magdulot ng mga paghihirap sa pagtatakda.
| Diameter ng Rivet | Inirerekomendang Sukat ng Hole |
| 2.4 mm | Φ2.5~2.6 mm |
| 3.2 mm | Φ3.3~3.4 mm |
| 4.0 mm | Φ4.1~4.2 mm |
| 4.8 mm | Φ4.9~5.0 mm |
| 6.4 mm | Φ6.5~6.6 mm |
Distansya ng gilid: Ang sentro ng butas ay dapat na hindi bababa sa 2x diameter ng rivet mula sa gilid ng materyal. Ang hindi sapat na distansya ng gilid ay humahantong sa pagkapunit ng materyal kapag na-load ang rivet.
Pag-align ng materyal: Ang lahat ng mga layer ay dapat na maayos na nakahanay bago ang pagbabarena o pagsuntok. Ang mga burr ay dapat alisin mula sa magkabilang gilid ng butas upang matiyak na ang mga upuan ng rivet body ay nakasandal sa workpiece.
Hakbang 1: Piliin ang tamang rivet Kumpirmahin ang diameter, hanay ng grip, at materyal ay angkop para sa aplikasyon.
Hakbang 2: Ihanda ang mga workpiece Mag-drill o mag-punch ng mga butas sa lahat ng mga layer. Alisin ang mga burr at malinis na ibabaw. I-clamp ang mga materyales nang magkasama upang maiwasan ang paghihiwalay sa panahon ng riveting.
Hakbang 3: Ipasok ang rivet Ilagay ang rivet sa butas mula sa naa-access na bahagi. Ang paunang nabuong ulo ay dapat maupo nang patag laban sa itaas na ibabaw. Tiyakin na ang rivet body ay ganap na umaabot sa lahat ng mga layer.
Hakbang 4: Iposisyon ang rivet tool Pagkasyahin ang naaangkop na nosepiece sa rivet tool. Ilagay ang nosepiece sa ibabaw ng rivet mandrel, na tinitiyak ang buong pakikipag-ugnayan.
Hakbang 5: Patakbuhin ang tool I-squeeze o i-activate ang tool para hilahin ang mandrel. Magpatuloy hanggang sa maputol ang mandrel sa itinalagang punto ng leeg. Ang isang maayos na nakatakdang rivet ay magpapakita ng bulag na ulo na ganap na nabuo at ang sirang mandrel ay namumula sa o bahagyang nasa ibaba ng ulo ng pabrika.
Hakbang 6: Suriin ang pag-install Suriin na:
Ang ulo ng pabrika ay nakaupo na nakadikit laban sa materyal
Walang puwang sa pagitan ng mga materyales
Ang bulag na ulo ay ganap na nabuo (nakikita mula sa naa-access na gilid sa pamamagitan ng pull‑up ng materyal kung naaangkop)
Ang mandrel break ay malinis at nasa tamang lalim
| Depekto | Mapapansing Palatandaan | Malamang na Dahilan |
| Hindi kumpletong bulag na ulo | Ang bulag na bahagi ay nagpapakita ng kaunti o walang pagpapapangit | Masyadong mahaba ang rivet para sa kapal ng materyal; hindi sapat na puwersa ng paghila |
| Sirang mandrel bago maupo | Mandrel break nang walang clamping materyales | Masyadong maliit ang nosepiece ng tool; masyadong maikli ang rivet; sobra-sobra ang materyal pack-out |
| Nasira ang ulo ng pabrika | Mga bitak o deformation sa naa-access na bahagi | Labis na puwersa; hindi pagkakatugma na tool; malutong na materyal |
| Maluwag na joint | Ang mga materyales ay maaaring ihiwalay o ilipat pagkatapos itakda | Maling saklaw ng pagkakahawak; malaki ang butas; hindi sapat na cycle ng setting |
| Naipit si Mandrel sa tool | Ang Mandrel ay hindi naglalabas pagkatapos ng pahinga | Nakasuot ng nosepiece; dayuhang bagay sa kasangkapan; hindi tamang sukat ng nosepiece |
| Oval o deformed na butas | Nasira ang hugis ng butas pagkatapos i-set | Malaki ang butas; hindi pagkakatugma ng mga materyales; labis na lateral load |
Manu-manong rivet pliers Angkop para sa paminsan-minsang paggamit at magaan na aplikasyon. Available ang mga modelo para sa mga diameter ng rivet hanggang sa 4.8 mm. Iba-iba ang disenyo ng leverage: single-handle para sa maliliit na rivet, compound-action para sa mas malalaking sukat.
Pneumatic rivet guns Mga tool na pinapagana ng hangin na angkop para sa produksyon ng mataas na volume. Mag-alok ng pare-parehong puwersa ng paghila at mas mabilis na mga oras ng pag-ikot. Kinakailangan para sa malalaking diameter na rivet at mga uri ng hindi kinakalawang na asero. Karaniwang 5~7 bar ang supply ng hangin.
Mga rivet tool na pinapagana ng baterya Portable at angkop para sa mga field application. Mag-alok ng sapat na puwersa para sa karamihan ng mga pangkalahatang layunin na rivet hanggang sa 4.8 mm. Ang teknolohiya ng baterya ay nagbibigay ng cordless na kaginhawahan ngunit may limitadong kapasidad ng pag-ikot sa bawat singil.
Hydraulic at servo riveter Ginagamit para sa mabibigat na pang-industriya na aplikasyon, kabilang ang mga high-strength na structural rivet. Magbigay ng tumpak na pagsubaybay sa puwersa ng pull at pagsubaybay sa data para sa katiyakan ng kalidad.
Pagpili ng nosepiece: Ang bawat diameter ng rivet ay nangangailangan ng kaukulang nosepiece. Ang pagpapalit ng mga nosepiece ay kinakailangan kapag nagpapalit ng mga laki ng rivet. Nag-aalok ang ilang tool ng mabilisang pagbabago ng mga sistema para sa kahusayan ng produksyon.
Ang mga blind rivet joint ay karaniwang idinisenyo para sa mga shear load (mga puwersang parallel sa magkasanib na eroplano), hindi sa mga pangunahing tensile load (pinipilit na humiwalay ang mga materyales).
Ang lakas ng paggugupit ay ang pinakamataas na puwersa na kayang tiisin ng rivet nang patayo sa axis nito. Ito ang pangunahing parameter ng disenyo para sa karamihan ng mga lap joint.
Ang tensile strength ay ang pinakamataas na puwersa ng paghila na kayang tiisin ng rivet kasama ang axis nito. Karaniwang mas mababa kaysa sa lakas ng paggugupit para sa karamihan ng mga blind rivet na uri.
Pagganap ng pagkapagod: Ang mga bulag na rivet ay may mas mababang paglaban sa pagkapagod kumpara sa mga solidong rivet dahil sa guwang na katawan at konsentrasyon ng stress sa butas ng mandrel. Para sa cyclic loading application, ang mga structural rivet o high-strength na uri (tulad ng monel o steel) ay dapat isaalang-alang.
Rekomendasyon ng magkasanib na disenyo: Gumamit ng maraming rivet sa isang staggered pattern kaysa sa isang rivet sa isang mabigat na load joint. Ang pinakamababang espasyo sa pagitan ng mga rivet ay 3x na diyametro ng rivet upang maiwasan ang pagpapahina ng materyal.
Ang magkakaibang mga materyales sa pakikipag-ugnay ay lumikha ng galvanic corrosion na panganib. Pumili ng rivet material na katugma sa base material.
| Batayang Materyal | Inirerekomendang Rivet Material |
| Aluminum sheet | Aluminum (may steel mandrel na tinatanggap) |
| Steel sheet (pinintahan/hindi pininturahan) | Bakal (zinc-plated) o hindi kinakalawang na asero |
| Hindi kinakalawang na asero sheet | hindi kinakalawang na asero |
| Mga haluang metal | Tanso o tanso |
| Mga kapaligiran sa dagat | Monel o hindi kinakalawang na asero 316 |
Panuntunan: Ang mga rivet ay dapat na cathodic (mas marangal) na may kaugnayan sa base na materyal upang maiwasan ang pinabilis na kaagnasan ng base na materyal. Kung hindi sigurado, i-insulate ng sealant o gasket.
Mga selyadong rivet: Nagtatampok ng closed-end na katawan na pumipigil sa pagtagas ng tubig o gas sa gitna. Ginagamit sa mga application na hindi tinatablan ng tubig, mga pressure vessel, at mga istrukturang nakalantad sa panahon.
Mga multi-grip rivet: Idinisenyo upang masakop ang mas malawak na hanay ng grip, na binabawasan ang mga kinakailangan sa imbentaryo. Angkop para sa mga aplikasyon na may iba't ibang kapal ng materyal.
Mga self-piercing rivet (SPR): Naka-install nang walang pre-drilled na butas. Ang rivet ay tumagos sa tuktok na layer at sumiklab sa ilalim na layer. Ginagamit sa automotive body assembly, partikular para sa aluminum at mixed-material joints.
Breakstem rivets: Ang ulo ng mandrel ay nananatiling bihag sa loob ng katawan ng rivet pagkatapos i-set, na pumipigil sa pag-drop out ng mandrel. Kinakailangan sa mga application kung saan ang mga maluwag na mandrel ay maaaring magdulot ng kontaminasyon (pagproseso ng pagkain, electronics).
Mga grooved rivet: Nagtatampok ng grooved body para sa pinahusay na pull-up performance sa malambot na materyales gaya ng plastic, kahoy, o mga composite.
Ang mga rivet ay dapat na nakaimbak sa tuyo, malinis na mga kondisyon na may proteksyon mula sa kahalumigmigan at mga contaminants. Ang mga rivet ng aluminyo at bakal ay maaaring mag-oxidize sa mga mahalumigmig na kapaligiran, na nakakaapekto sa pagganap ng setting at paglaban sa kaagnasan.
Itabi sa orihinal na packaging hanggang sa gamitin
Panatilihing mababa sa 60% ang kahalumigmigan sa lugar ng imbakan
Iwasan ang pagkakalantad sa mga langis, solvent, at alikabok sa industriya
I-rotate ang imbentaryo sa first‑in‑first‑out basis
Ang mga rivet na nakaimbak nang matagal (mahigit sa 24 na buwan) ay dapat suriin para sa kaagnasan o pagkasira bago gamitin.
Visual na inspeksyon (check sa pag-install):
Ang ulo ng pabrika ay flush at concentric
Ang mandrel break ay malinis at nakikita sa ibaba ng ulo
Walang mga bitak o pagbaluktot sa magkabilang panig
Tensile pull test: Pana-panahong pull-test sample rivets gamit ang tensile tester para kumpirmahin ang shear at tensile values na nakakatugon sa mga detalye. Minimum na sample: 5 rivet bawat batch.
Grip test: I-verify na ang natitirang haba ng mandrel sa loob ng set rivet ay nasa loob ng mga katanggap-tanggap na limitasyon (karaniwang 0.5~1.5 mm sa ibaba ng head surface).
Mapanirang inspeksyon: Mga piniling rivet ng cross-section upang suriin ang pagbuo ng blind-head at kumpirmahin ang sapat na deformation ng materyal. Ito ay lalong mahalaga sa panahon ng pagpapatunay ng proseso at pagpapatunay ng pagbabago ng tool.
| Problema | Agad na Suriin | Solusyon |
| Umiikot ang rivet sa butas | Masyadong malaki ang diameter ng butas | Palitan ng mas malaking diameter rivet; tamang sukat ng butas |
| Hindi maipasok ang rivet | Masyadong maliit ang diameter ng butas | Ream hole upang itama ang laki |
| Hindi mahila ang tool | Maling nosepiece o pagod na tool jaw | Palitan ang nosepiece; kasangkapan sa serbisyo |
| Masyadong maaga ang break ni Mandrel | Masyadong maikli ang saklaw ng pagkakahawak | Gumamit ng mas mahabang grip rivet |
| Hindi masisira si Mandrel | Hindi sapat na puwersa ng paghila | Gumamit ng mas malakas na tool; suriin ang presyon ng hangin |
| Hindi nabuo ang bulag na ulo | Masyadong mahaba ang rivet o malfunction ng tool | I-verify ang saklaw ng pagkakahawak; suriin ang pagpapatakbo ng tool |
| Hiwalay ang mga materyales pagkatapos itakda | Hindi sapat na clamping force | Paikliin ang saklaw ng pagkakahawak; dagdagan ang katumpakan ng magkasya sa butas |
Ang gabay na ito ay nagbibigay ng pangunahing sanggunian para sa pagpili at pag-install ng mga blind rivet. Para sa mga kritikal na aplikasyon, kumonsulta sa mga teknikal na detalye ng tagagawa at magsagawa ng pagsusuri sa kwalipikasyon sa mga kinatawan ng asembliya bago ang produksyon.
