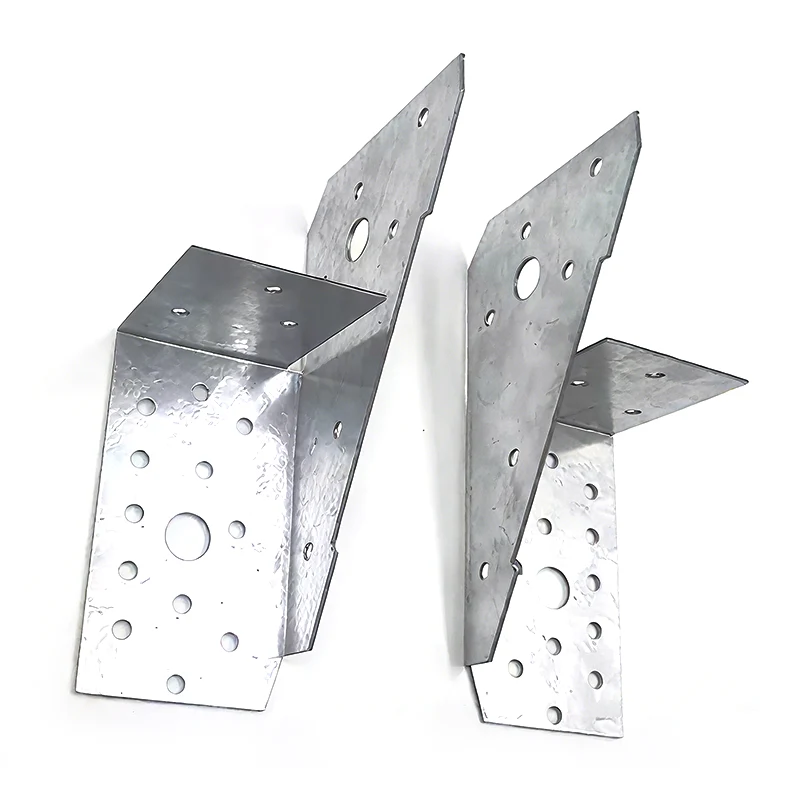

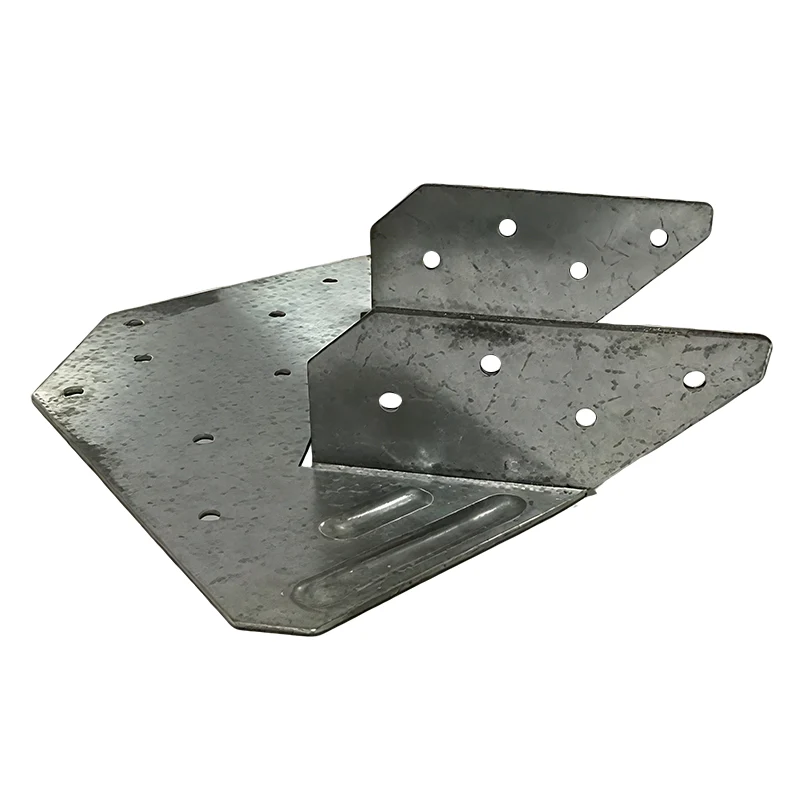

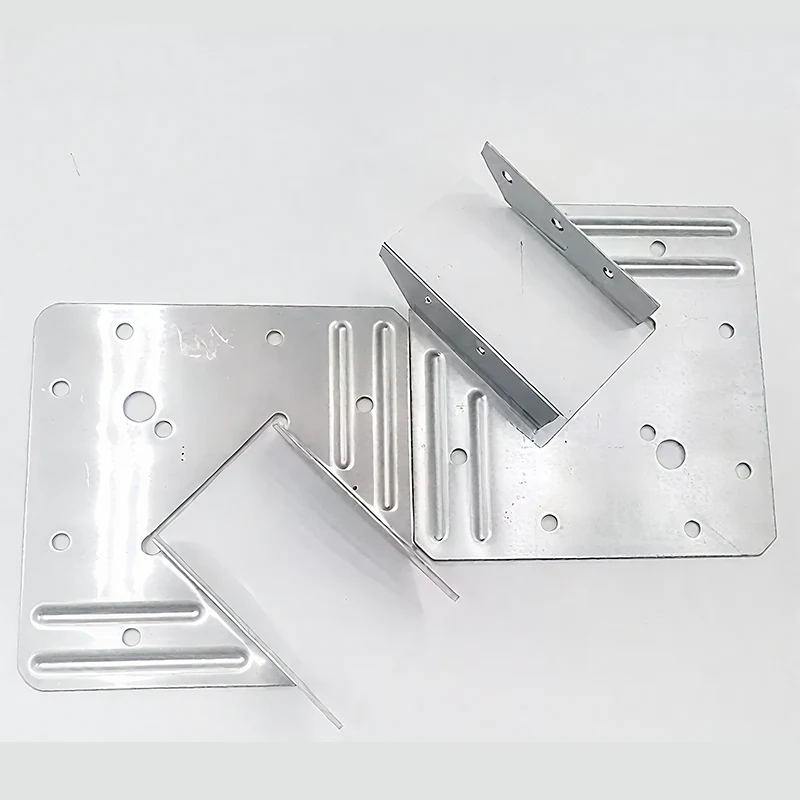

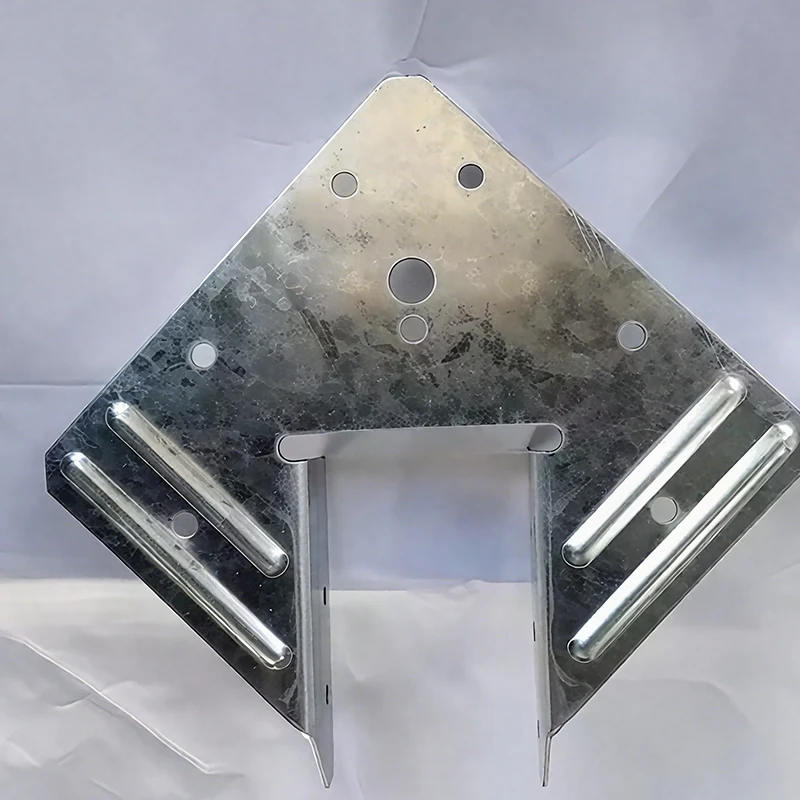

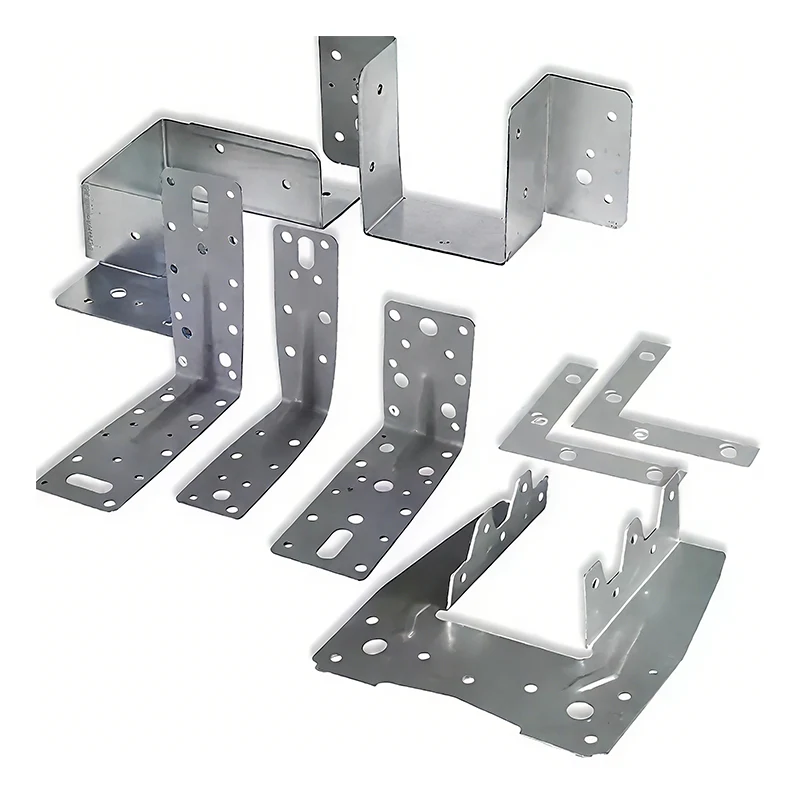

Ang mga bahagi ng sheet metal CNC machined na bahagi ay na -customize na mga bahagi na naproseso ng teknolohiya ng control ng computer. Mayroon silang mataas na dimensional na kawastuhan at pagiging kumplikado ng hugis at maaaring matugunan ang mga isinapersonal na pangangailangan ng mga espesyal na istruktura o mga espesyal na pag -andar.
Tatak ： s-sen
Ang mga bahagi ng sheet metal CNC machined na mga bahagi ay gumagamit ng mga machine ng Milling Machines, window windows, at iba pang kagamitan sa pagproseso ng multi-axis upang tumpak na maproseso ang metal at iba pang mga hilaw na materyales. Umaasa sa CAD/CAM digital workflows, binabago namin ang mga disenyo sa mga natapos na produkto.
Flexible Customization: Sinusuportahan ang paggawa ng masa, na nagpapahintulot sa mga pasadyang mga materyales, istruktura, at proseso, tinitiyak ang mabilis na pagtugon.
Proseso ng Chain: Pinagsasama ang mga proseso ng pag -on, paggiling, at paggiling, pagpapagana ng mabilis na pag -unlad mula sa prototype hanggang sa paggawa ng masa.
Ang CNC machined na na-customize na bahagi ay maaaring magamit sa mga high-end na patlang ng pagmamanupaktura tulad ng mga bahagi ng automotive engine, mga instrumento ng katumpakan at kagamitan, at angkop din para sa prototyping sa bagong yugto ng pananaliksik at yugto ng pag-unlad.
|
Kategorya ng parameter |
Mga proyekto sa pagtutukoy |
Teknikal na parameter |
Mga Tala |
|
Saklaw ng mga materyales |
Metallic Material |
Aluminyo haluang metal (6061/5052/7075), hindi kinakalawang na asero (304/316), carbonsteel, tanso, titanium alloy |
Suportahan ang espesyal na pagpapasadya ng materyal |
|
hindi metallic material |
ABS, PC, PMMA, POM, Nylon, Bakelite |
Ang teknolohiya sa pagproseso ay dapat mapili alinsunod sa mga katangian |
|
|
Saklaw ng trabaho |
Mga sukat ng paggiling |
Pinakamataas na 1200 × 800 × 300mm |
Limang-axis na pagproseso ng link |
|
Paghahubog ng mga sukat |
Pinakamataas na × 300mm |
Apat na axis katumpakan ang pag -on |
|
|
Minimum na laki ng tampok |
- |
0.5mm (trench/hole) |
Nakasalalay sa materyal |
|
katumpakan ng pagtatrabaho |
dimensional na pagpapaubaya |
± 0.01mm (paggiling)/±0.005mm (pag -on) |
Batay sa pamantayang ISO 2768-M |
|
geometric tolerance |
Flatness 0.02mm/ concentricity 0.01mm |
Maaaring makamit ang mas mataas na mga kinakailangan sa katumpakan |
|
|
Ang pagkamagaspang sa ibabaw |
- |
RA 0.8μm (paggiling)/RA 0.4μm (pag -on) |
Polish sa Ra 0.2μm |
|
Kapasidad ng Proseso |
Mga katangian ng paggiling |
Kumplikadong mga ibabaw, lukab, mga thread, mga espesyal na butas |
Suportahan ang pagproseso ng 3+2 |
|
Pag -on ng mga katangian |
Shaft, manggas, thread, conical na ibabaw, hubog na ibabaw |
Suportahan ang paggiling at pinagsama -samang machining |
|
|
Espesyal na proseso |
malalim na butas na nagtatrabaho |
Lalim na Ratio 5: 1 |
Kinakailangan ang espesyal na tooling |
|
Manipis na pagproseso ng dingding |
0.5mm |
Kinakailangan ang espesyal na tooling |
|
|
Pag -configure |
Numerical control system |
Siemens 840d 、 fanuc 、 mitsubishi |
Limang-axis na control control |
|
Sistema ng tooling |
HSK63, may hawak ng tool ng BT40 |
Mataas na bilis ng pagputol ng bilis |
|
|
aparato ng pagtuklas |
Tatlong-coordinate na pagsukat ng makina, two-dimensional na metro ng imahe |
Buong laki ng ulat ng inspeksyon |
|
|
Paghahanda sa ibabaw |
anodic oxidation |
Likas/itim/may kulay na oxide, kapal ng pelikula 5-25μm |
Espesyal na Aluminyo Alloy |
|
Teknolohiya ng Electroplating |
Nickel Plating, Chromium Plating, Galvanizing, Film Thickness 5-15μm |
Kaagnasan at pagsusuot ng paggamot |
|
|
Paggamot sa Spray |
Powder coating, spray painting, kapal ng pelikula 30-100μm |
Maramihang mga kulay ay magagamit |
|
|
Espesyal na paghawak |
Mapurol, buli, sandblasting, pagguhit |
Matugunan ang mga kinakailangan sa hitsura |
